セルラーシェード配線とリミット調整手順

配線 - 単軸モーター

配線 - ダブルシャフトモーター

リミット調整

• 下限を調整するには、トップスクリューを使い、時計回り(CW)に回してシェードストップをさらに上に設定します
• 上限調整には、下のネジを使い、時計回り(CW)に回してシェードのストップをさらに上にします

シングルシャフトモーターもダブルシャフトモーターも、配線が正しく行われていることを確認すると、シェードの正しい動作を確認し、以下のガイドラインに従ってください。

• スイッチの「DOWN」を押すとシェードが下向きに動き、シャフトは時計回りに回転します(つまり、リミッターが右側にあり、ヘッドレールのリミット調整穴が2つ自分を向いている場合、シャフトは時計回りにあなたから離れて回転する必要があります)。もしそうでなければ、電源線を交換してください。
• スイッチの「DOWN」を押してもシェードが上がった場合は、シェードを止めてスイッチの「UP」を押してください。シェードが下に下がるときは「上」を押し続けてシェードが下まで下まで伸び、その後逆に戻って戻ります。シェードは正常に動作し、「アップ」/「ダウン」ボタンが正しく機能しているので、リミットを調整します。

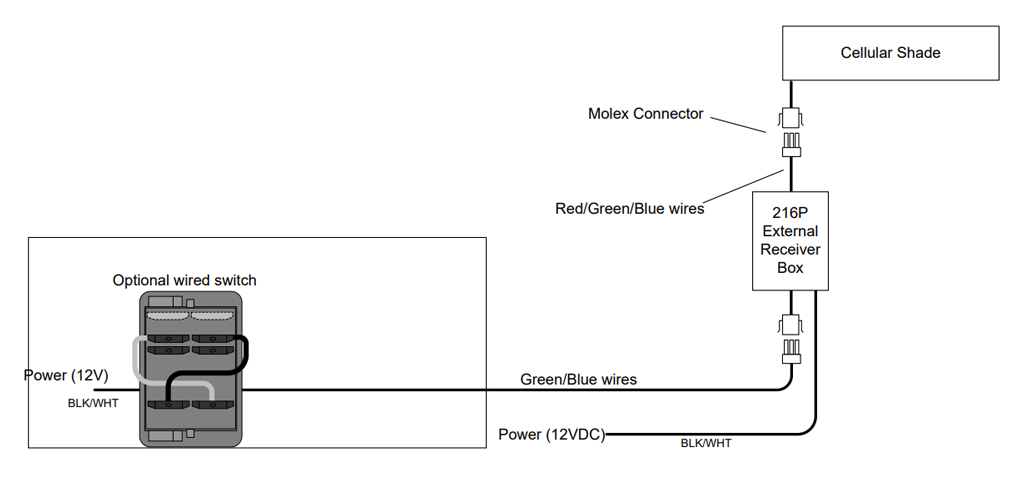

• リモコンでセルラーシェードを制御したい場合は、以下の図のように216Pモジュールを追加する必要があります:
