第1世代点火ロックモーター4270および4275の制限のプログラミング:

モーター4275はモーター4270のRF(無線リモコン)バージョンです。両方のモーターはイグニッションロックに使用されます

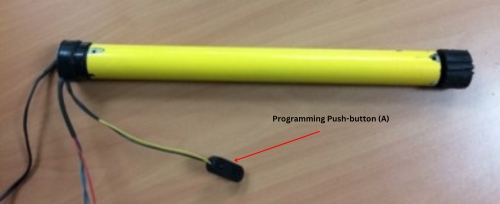

アプリケーションとの両方に黄色と黒の配線が、ライト付きのプログラムプッシュボタンに接続されています。どちらも5本の配線(2本は電源、3本はダッシュスイッチに接続)です。RFモーター4275は、シェード操作にリモートコントロールが必要な場合のみ、障害者用ユニットでのみ使用されます。

モーター4270の制限設定:

1. プログラムのプッシュボタン(A)を押すと、かすかなLEDライトが点灯します。LEDライトが非常に明るくなるまでキープし、その後放します。

2. 再度ボタン(A)を押し続けると、シェードが上に移動します。希望の上限に達したらすぐにボタンを離します。
3. 再度ボタン(A)を押すと、シェードが下がります。希望の下限に達したらすぐにボタンを離します。
4. 次に、ダッシュボードスイッチを使ってシェードを希望の中間停止(イグニッションライン)に移動させ、シェードをサンバイザーとして使いながら運転中に安全に道路を確認できるようにします。
5. 次にプログラミングボタン(A)を2回点滅するまで押し続けてから離します。すべての限界はこれで設定されました。
6. 次に、シェードを次のように操作して端限界をテストします:
   • イグニッションキーはOFF:スイッチの上下ボタンを押すと、シェードは上限から下限まで届くはずです。
   • イグニッションキーがオン:スイッチの上下ボタンを押すと、シェードはトップリミットとイグニッションリミット(上記のポイント4参照)の間だけを移動し、安全運転を可能にするこの点(イグニッションライン)より下までは進まないようにします。

RFモーター4275の制限をプログラミングする:

1. モーターのプッシュボタンを押すと暗いライトが点灯し、LEDが完全に明るくなるまで押し続け、2回点滅するまで押し続けてから離します。
2. プッシュボタンをもう一度押し続けると、シェードが上に上がり、上限に達したらすぐに離します。
3. もう一度プッシュボタンを押すとシェードが下がり、下限に達したらすぐに解除します。
4. 次にダッシュスイッチを使ってシェードを中央の位置(イグニッションライン)に移動させます。
5. モーターのプッシュボタンをLEDが3回点滅するまで押し続けてください。そして解放してください。完了。
6. 次に、モーター4270のポイント6で上記の通りの端限界をテストします。
