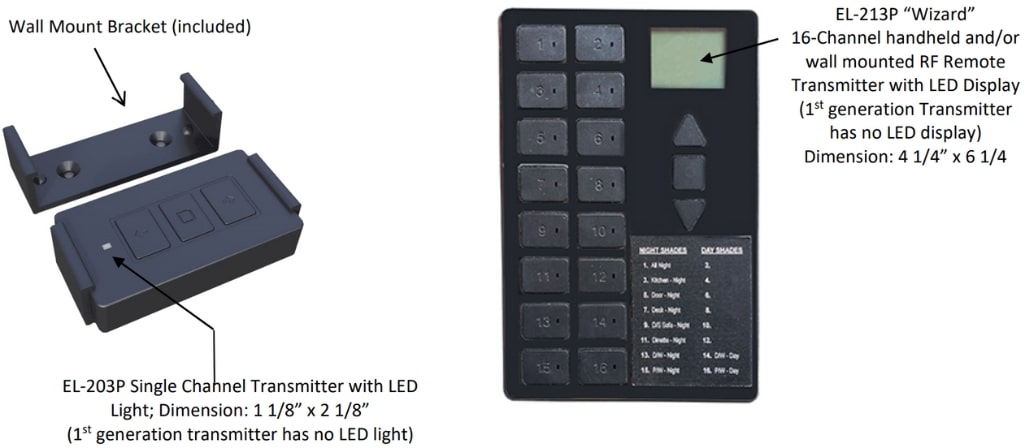

2世代RF送信機と標準モーター4280Pのペアリング、外部RF受信モジュール216P使用:

重要:各送信機の背面には、モジュール216Pとのペアリングに使われるマイクロプッシュボタンスイッチ付きの小さな穴があります(下記のペアリング手順参照)。

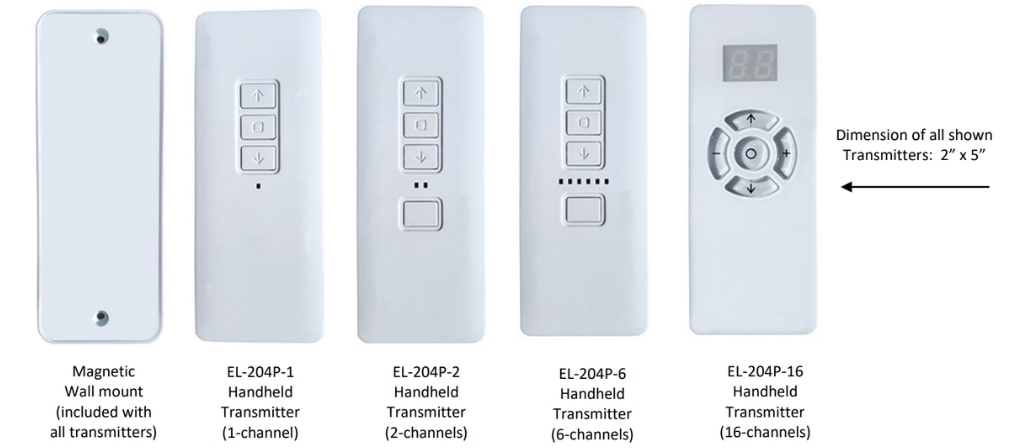

上記のすべての送信機は、モジュール216Pと連携してモーター4280Pと連携して動作します。

第1世代と第2世代のRF送信機は互換性がないことにご注意ください。外部モジュール216Pは第2世代RF送信機でのみ動作します。

特別機能:モジュール216Pでは、RF送信機と、
ダッシュボードスイッチによって。

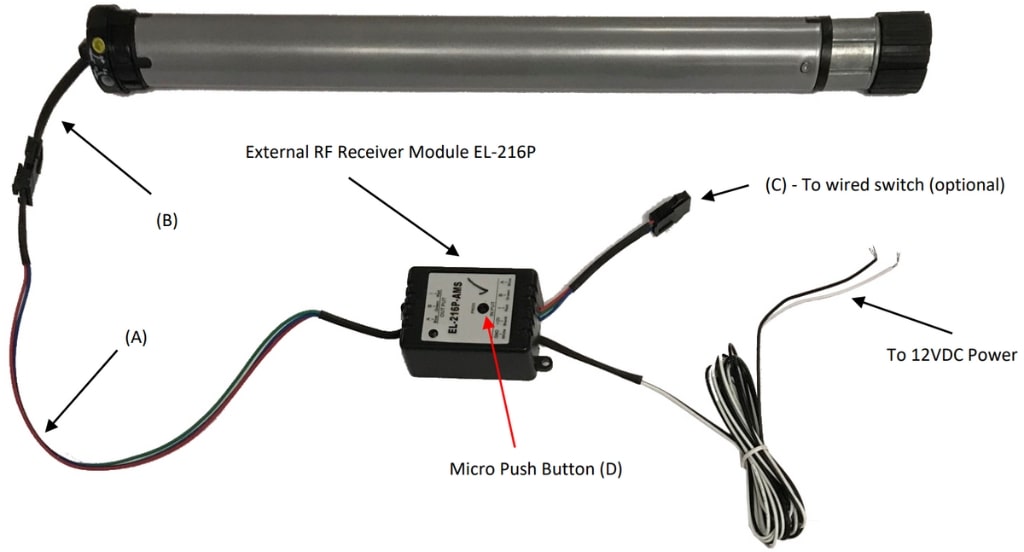

1. モジュール出力線(A)を短距離モーター電源線(B)に接続します。有線スイッチ制御を希望する場合は、シェードを制御するダッシュスイッチから来る配線をモジュール配線(C)に接続してください。ハードワイヤードのダッシュスイッチ制御が不要な場合は、この配線を使わずに置いておけます。
2. モジュールが12V DC電源(白線はアース、黒線は12V電源)に接続されていることを確認してください。モジュールの緑色のランプが点灯しなければなりません。緑色の点灯が点灯しない場合は、モジュールに適切に電源が供給されていないか、モジュール自体に故障がある可能性があります。
3. RF送信機で、プログラムしたいチャンネルのボタンを押してそのチャンネルを選択します。
4. レシーバーモジュールでは、ボールペンの先端で小さなマイクロプッシュボタン(D)を押して、ライトの色が緑から赤に変わるまで押し続けます。次にリリースし、すぐに遅延なく送信機背面の小さな穴内のマイクロプッシュボタンを数秒間押し続けます(送信機EL-213Pでは「SET」が表示されています)。その後、すぐに送信機前面の停止ボタンを押し込みます。

注1:
リモコンの1チャンネルをクリアまたはペアリング解除するには、まずリモコン送信機でそのチャンネルを選択し、リモコン背面のペアボタンホールを数秒間押し続けます(送信機EL-213Pでは「SET」が表示されます)、その後リモコンの前面にある「下」ボタンを押してください。今はリモコンからはその1つのチャンネルだけがクリアされます。(この手順はリモコンからその1つのチャンネルのみをクリアします。)

注2:
方向を逆転するには、リモコン送信機背面のペアボタンホールを2秒間押し続けます(送信機EL-213Pでは「SET」が表示される)。その後離してリモコンの「上」ボタンを押します。

注3:
16チャンネルリモコンでは、特定のシェードごとにリモコンの2つのボタンがあり、そのシェードを操作できます

• 1つの個別ボタン(この1つのシェードのみを制御)
• All-Shadesボタン(この特定のシェードを含む複数のシェードを制御するもの)。

そのため、シェードのモーターを交換する際には、2種類の異なるものでこのモーターを2回プログラムしなければなりません
同じ16チャンネルリモコンのボタン。プログラミングの手順はまったく同じです。

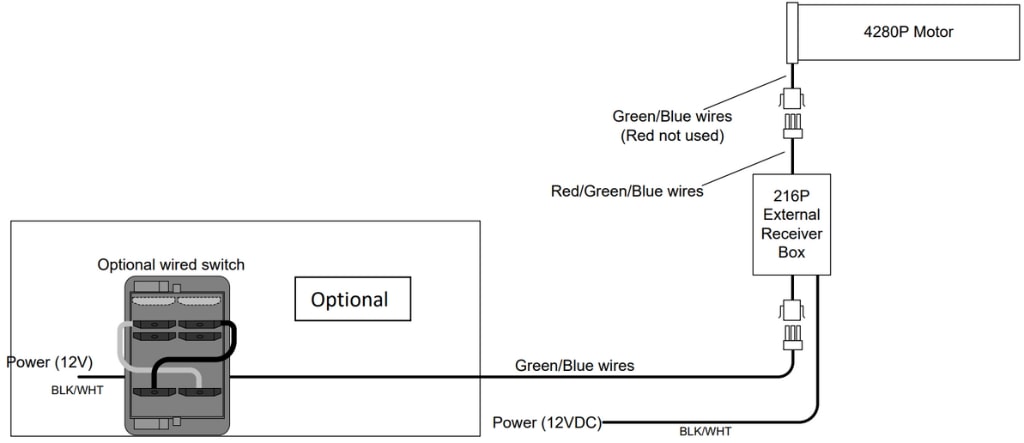

配線図
